اجزای بوستر پمپ آتش نشانی{معرفی ۲۰ بخش بوستر پمپ حریق}

بوستر پمپ آتش نشانی  Fire pump booster یکی از مهم‌ترین تجهیزات سیستم اطفای حریق است که وظیفه تأمین آب با فشار و دبی مناسب برای مقابله با آتش‌سوزی را بر عهده دارد. این سیستم از اجزای مختلفی مانند پمپ اصلی، پمپ رزرو، جوکی پمپ، موتور، تابلو کنترل و شیرآلات تشکیل شده است که هماهنگی صحیح آن‌ها عملکرد مطمئن سیستم را تضمین می‌کند. در این مقاله با مهم‌ترین اجزای بوستر پمپ آتش نشانی و نقش هرکدام آشنا می‌شویم.

بوستر پمپ آتش نشانی چگونه کار می‌کند؟

بوستر پمپ آتش نشانی با دریافت آب از مخزن ذخیره یا شبکه آب، فشار و دبی مورد نیاز سیستم اطفای حریق را تأمین می‌کند. در حالت عادی، جوکی پمپ افت‌های جزئی فشار را جبران می‌کند و هنگام کاهش شدید فشار یا وقوع حریق، پمپ اصلی وارد مدار می‌شود. در صورت خرابی پمپ اصلی نیز، پمپ رزرو وظیفه تأمین آب سیستم را بر عهده می‌گیرد.

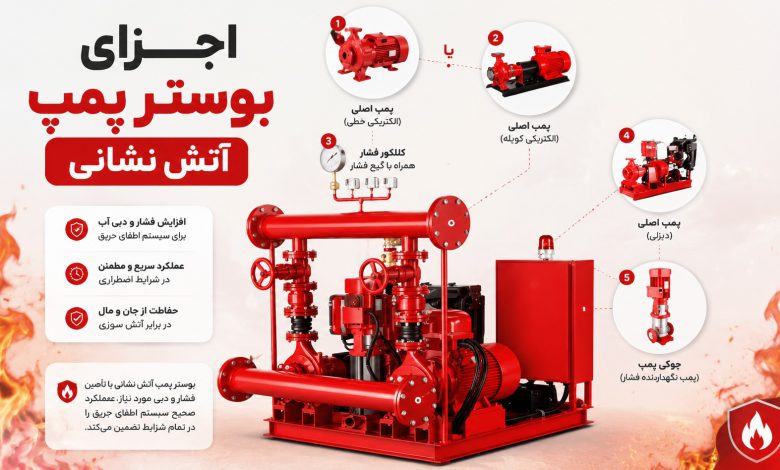

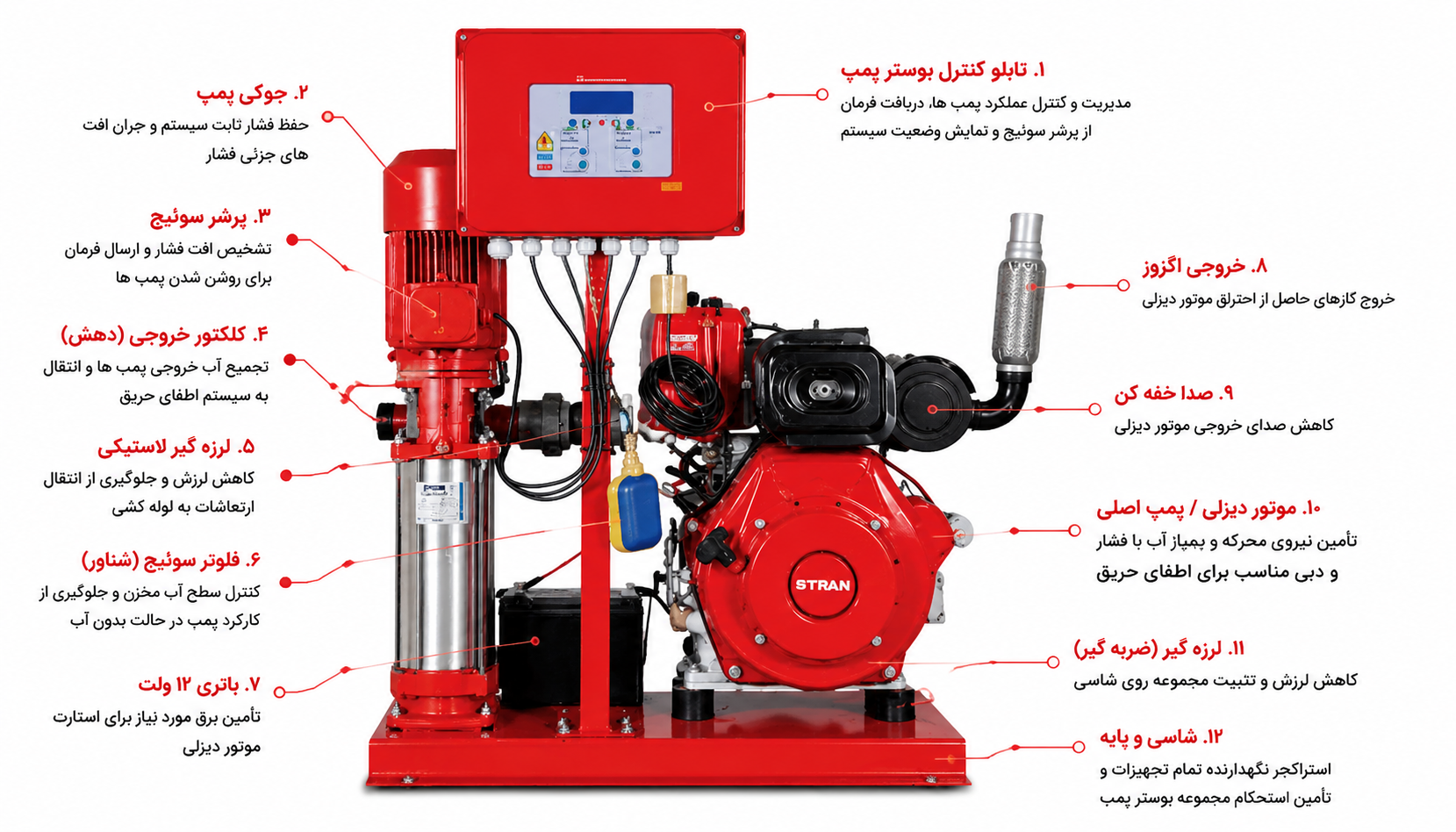

اجزای بوستر پمپ آتش نشانی در یک نگاه

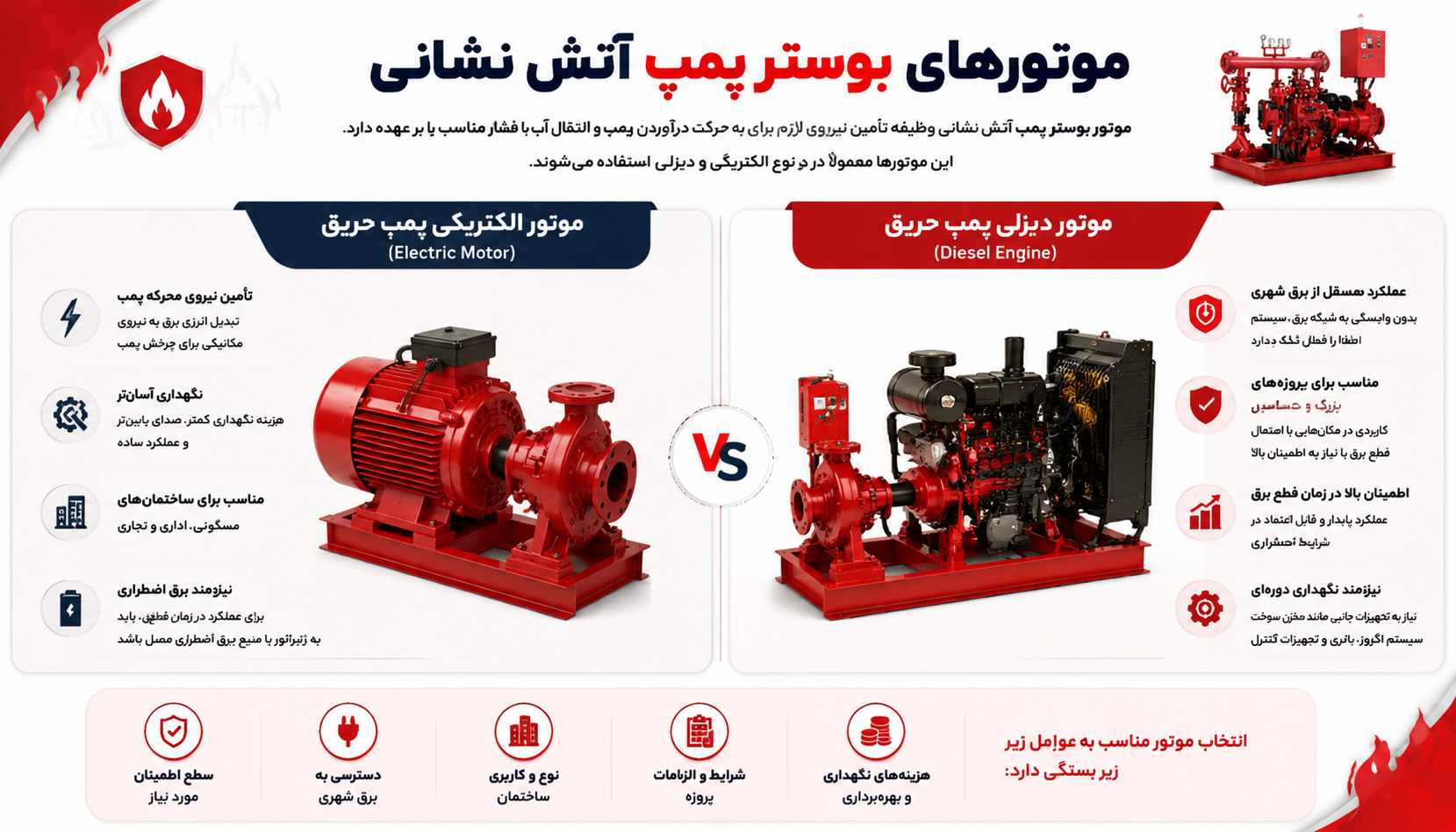

موتورهای بوستر پمپ آتش نشانی

موتور بوستر پمپ آتش نشانی وظیفه تأمین نیروی لازم برای به حرکت درآوردن پمپ و انتقال آب با فشار مناسب را بر عهده دارد. این موتورها معمولاً در دو نوع الکتریکی و دیزلی استفاده می‌شوند که انتخاب آن‌ها به شرایط پروژه، دسترسی به برق و سطح اطمینان مورد نیاز بستگی دارد.

موتور الکتریکی پمپ حریق (Electric Motor)

موتور الکتریکی یکی از رایج‌ترین محرک‌های مورد استفاده در بوستر پمپ‌های آتش نشانی است که انرژی برق را به نیروی مکانیکی برای چرخش پمپ تبدیل می‌کند. این نوع موتور به دلیل هزینه نگهداری کمتر، صدای پایین‌تر و عملکرد ساده، در بسیاری از پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد.

با این حال، برای اطمینان از عملکرد سیستم در زمان قطع برق، باید به یک منبع برق اضطراری مانند ژنراتور مستقل متصل باشد.

ویژگی‌های موتور الکتریکی:

• تأمین نیروی محرکه پمپ
• نگهداری آسان‌تر نسبت به موتور دیزلی
• مناسب برای ساختمان‌های مسکونی، اداری و تجاری
• نیازمند برق اضطراری در شرایط قطع برق

موتور دیزلی پمپ حریق (Diesel Engine)

موتور دیزلی نوعی محرک مستقل برای پمپ آتش نشانی ساختمان است که بدون وابستگی به شبکه برق شهری می‌تواند سیستم اطفا را فعال نگه دارد. به همین دلیل در پروژه‌های بزرگ، مناطق با احتمال قطعی برق و سیستم‌هایی که نیاز به اطمینان بالا دارند، کاربرد زیادی دارد.

این نوع موتور برای عملکرد صحیح نیازمند تجهیزاتی مانند مخزن سوخت، سیستم اگزوز، باتری و تجهیزات کنترل است و باید به‌صورت دوره‌ای بررسی و سرویس شود.

ویژگی‌های موتور دیزلی:

• عملکرد مستقل از برق شهری
• مناسب برای پروژه‌های بزرگ و حساس
• اطمینان بالا در زمان قطع برق
• نیازمند نگهداری سیستم سوخت‌رسانی و اگزوز

تابلو برق کنترل بوستر پمپ حریق چیست؟

تابلو برق پمپ آتش نشانی یکی از اجزای مهم بوستر پمپ آتش نشانی است که وظیفه مدیریت عملکرد پمپ‌ها و کنترل وضعیت سیستم را بر عهده دارد. این تابلو با دریافت اطلاعات از تجهیزات کنترلی مانند پرشر سوئیچ، در زمان کاهش فشار فرمان روشن شدن پمپ‌ها را صادر کرده و عملکرد صحیح سیستم را تضمین می‌کند.

مهم‌ترین وظایف تابلو کنترل بوستر پمپ آتش نشانی شامل موارد زیر است:

• کنترل روشن و خاموش شدن پمپ‌های اصلی، رزرو و جوکی پمپ
• دریافت فرمان از پرشر سوئیچ و تجهیزات حفاظتی
• نمایش وضعیت عملکرد، خطاها و شرایط کاری سیستم
• محافظت از تجهیزات الکتریکی در برابر مشکلاتی مانند اضافه‌بار و نوسان برق

استفاده از تابلو کنترل استاندارد باعث افزایش اطمینان، کاهش خرابی تجهیزات و عملکرد سریع‌تر سیستم اطفای حریق در شرایط اضطراری می‌شود.

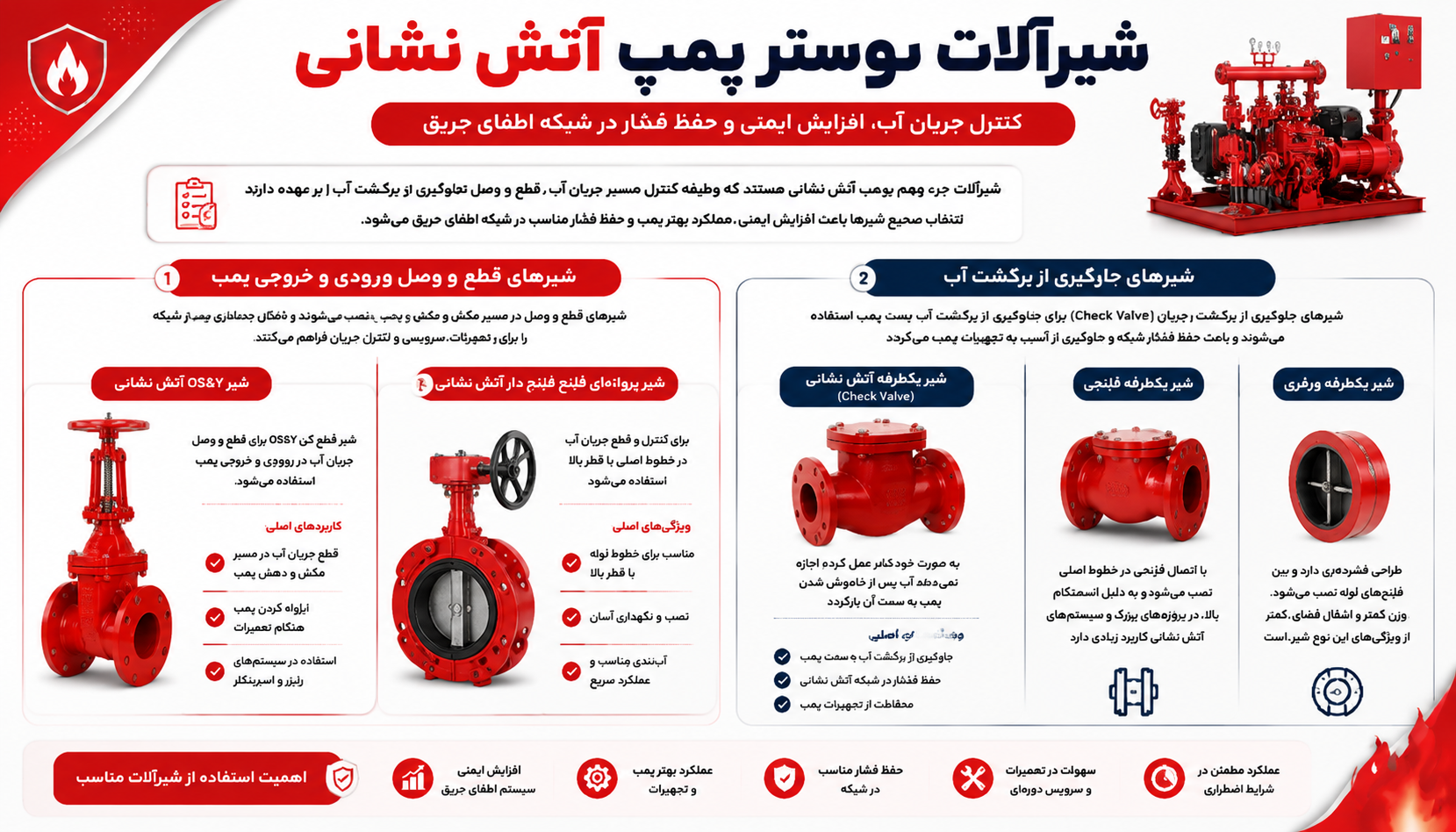

شیرآلات بوستر پمپ آتش نشانی

شیرآلات یکی از اجزای مهم بوستر پمپ آتش نشانی هستند که وظیفه کنترل مسیر جریان آب، قطع و وصل تجهیزات و جلوگیری از برگشت آب را بر عهده دارند. انتخاب صحیح شیرها باعث افزایش ایمنی، عملکرد بهتر پمپ و حفظ فشار مناسب در شبکه اطفای حریق می‌شود.

1. شیر قطع و وصل ورودی و خروجی پمپ

شیرهای قطع و وصل در مسیر مکش و دهش پمپ نصب می‌شوند و امکان جداسازی پمپ از شبکه را برای تعمیرات، سرویس و کنترل جریان فراهم می‌کنند. این شیرها باید توانایی تحمل فشار کاری سیستم آتش نشانی را داشته باشند و عملکرد مطمئنی در شرایط اضطراری ارائه دهند.

شیر OS&Y آتش نشانی

شیر قطع کن os&y  یکی از شیرهای پرکاربرد در ورودی و خروجی بوستر پمپ آتش نشانی است که برای قطع و وصل جریان آب استفاده می‌شود. این شیر به دلیل داشتن ساقه قابل مشاهده، امکان تشخیص وضعیت باز یا بسته بودن را به‌راحتی فراهم می‌کند.

کاربردهای اصلی شیر OS&Y:

• قطع جریان آب در مسیر مکش و دهش پمپ
• ایزوله کردن پمپ هنگام تعمیرات
• استفاده در سیستم‌های رایزر و اسپرینکلر آتش نشانی

شیر پروانه‌ای فلنج دار آتش نشانی

شیر پروانه‌ای فلنج دار یکی دیگر از شیرهای مورد استفاده در بوستر پمپ آتش نشانی است که برای کنترل و قطع جریان آب در خطوط اصلی استفاده می‌شود. اتصال فلنجی این شیر باعث افزایش استحکام و آب‌بندی بهتر در سیستم‌های با قطر بالا می‌شود.

ویژگی‌های اصلی:

• مناسب برای خطوط لوله با قطر بالا
• نصب و نگهداری آسان
• آب‌بندی مناسب و عملکرد سریع

2. شیرهای جلوگیری از برگشت آب

شیرهای جلوگیری از برگشت جریان یا Check Valve برای جلوگیری از برگشت آب به سمت پمپ استفاده می‌شوند. این شیرها با حفظ جهت جریان، باعث ثابت ماندن فشار شبکه و جلوگیری از آسیب به تجهیزات پمپ می‌شوند.

شیر یکطرفه آتش نشانی (Check Valve)

شیر یکطرفه یکی از اجزای ضروری بوستر پمپ آتش نشانی است که معمولاً در مسیر خروجی پمپ نصب می‌شود. این شیر به صورت خودکار عمل کرده و اجازه نمی‌دهد آب پس از خاموش شدن پمپ به سمت آن بازگردد.

وظایف شیر یکطرفه:

• جلوگیری از برگشت آب به سمت پمپ
• حفظ فشار در شبکه آتش نشانی
• محافظت از تجهیزات پمپ

انواع شیر یکطرفه مورد استفاده در بوستر پمپ:

شیر یکطرفه فلنجی

شیر یکطرفه فلنجی با اتصال فلنجی در خطوط اصلی نصب می‌شود و به دلیل استحکام بالا، در پروژه‌های بزرگ و سیستم‌های آتش نشانی کاربرد زیادی دارد.

شیر یکطرفه ویفری

شیر یکطرفه ویفری طراحی فشرده‌تری دارد و بین فلنج‌های لوله نصب می‌شود. وزن کمتر و اشغال فضای کمتر، از ویژگی‌های این نوع شیر است.

تجهیزات کنترلی بوستر پمپ آتش نشانی

تجهیزات کنترلی بوستر پمپ آتش نشانی وظیفه نظارت بر عملکرد سیستم، کنترل فشار و ارسال فرمان برای راه‌اندازی یا توقف پمپ‌ها را بر عهده دارند. این تجهیزات باعث می‌شوند سیستم در شرایط اضطراری سریع‌تر واکنش نشان داده و عملکرد مطمئن‌تری داشته باشد.

پرشر سوئیچ آتش نشانی چیست؟

پرشر سوئیچ (Pressure Switch) یکی از مهم‌ترین تجهیزات کنترلی بوستر پمپ آتش نشانی است که وظیفه تشخیص تغییرات فشار آب در شبکه را بر عهده دارد. زمانی که فشار سیستم به دلیل مصرف آب یا فعال شدن تجهیزات اطفا کاهش پیدا کند، پرشر سوئیچ این تغییر را تشخیص داده و فرمان روشن شدن پمپ را صادر می‌کند.

وظایف اصلی پرشر سوئیچ:

• تشخیص افت فشار در شبکه آتش نشانی
• ارسال فرمان شروع به کار پمپ
• کمک به عملکرد خودکار سیستم اطفای حریق

گیج فشار (Pressure Gauge) چیست؟

گیج فشار وسیله‌ای برای نمایش میزان فشار آب در بخش‌های مختلف بوستر پمپ آتش نشانی است. این تجهیز معمولاً در قسمت مکش و دهش پمپ نصب می‌شود و امکان بررسی وضعیت عملکرد سیستم را برای اپراتور فراهم می‌کند.

کاربردهای گیج فشار:

• نمایش فشار ورودی و خروجی پمپ
• بررسی عملکرد صحیح پمپ
• تشخیص مشکلات احتمالی در سیستم

شیر هواگیری پمپ آتش نشانی چیست؟

شیر هواگیری برای خارج کردن هوای محبوس شده در داخل پمپ و لوله‌کشی استفاده می‌شود. وجود هوا در سیستم می‌تواند باعث کاهش راندمان پمپ، ایجاد اختلال در مکش آب و کاهش عملکرد تجهیزات شود.

مزایای استفاده از شیر هواگیری:

• جلوگیری از تجمع هوا در پمپ
• افزایش راندمان عملکرد
• کمک به عملکرد پایدار سیستم

شیر تخلیه و تست پمپ آتش نشانی چیست؟

شیر تخلیه و تست برای بررسی عملکرد بوستر پمپ آتش نشانی و انجام آزمایش‌های دوره‌ای استفاده می‌شود. با استفاده از این شیر می‌توان میزان دبی و فشار خروجی پمپ را بررسی کرد و از آماده‌به‌کار بودن سیستم اطمینان داشت.

کاربردهای اصلی:

• تست عملکرد پمپ
• اندازه‌گیری فشار و دبی خروجی
• انجام سرویس و نگهداری دوره‌ای

لوله‌کشی و اتصالات بوستر پمپ آتش نشانی

لوله‌کشی و اتصالات بوستر پمپ نقش مهمی در انتقال صحیح آب بین مخزن، پمپ و شبکه اطفای حریق دارند. طراحی مناسب این بخش باعث کاهش افت فشار، افزایش راندمان و عملکرد بهتر سیستم می‌شود.

کلکتور مکش و دهش چیست؟

کلکتور مکش و دهش مجموعه‌ای از لوله‌ها و اتصالات است که برای اتصال چند پمپ به یک سیستم مشترک استفاده می‌شود. کلکتور مکش، آب را به ورودی پمپ‌ها منتقل کرده و کلکتور دهش، آب خروجی پمپ‌ها را به سمت شبکه آتش نشانی هدایت می‌کند.

وظایف کلکتور:

• اتصال چند پمپ به یک سیستم
• توزیع یکنواخت جریان آب
• انتقال آب ورودی و خروجی بوستر پمپ

لرزه‌گیر و اتصالات انعطاف‌پذیر چیست؟

لرزه‌گیرها و اتصالات انعطاف‌پذیر برای کاهش لرزش و ارتعاش ناشی از کارکرد پمپ‌ها استفاده می‌شوند. این تجهیزات از انتقال ضربه و ارتعاش به لوله‌کشی و سایر اجزای سیستم جلوگیری می‌کنند.

مزایا:

• کاهش صدای ناشی از عملکرد پمپ
• جلوگیری از آسیب به اتصالات
• افزایش عمر مفید لوله‌کشی

تجهیزات جانبی بوستر پمپ آتش نشانی

علاوه بر اجزای اصلی، بوستر پمپ آتش نشانی دارای تجهیزات جانبی مختلفی است که برای عملکرد صحیح، ایمنی و نگهداری بهتر سیستم مورد استفاده قرار می‌گیرند.

مهم‌ترین تجهیزات جانبی شامل موارد زیر هستند:

• مخزن سوخت موتور دیزلی: تأمین سوخت مورد نیاز پمپ دیزلی در زمان عملکرد اضطراری
• باتری و شارژر موتور دیزلی: تأمین انرژی لازم برای راه‌اندازی موتور دیزلی
• سیستم اگزوز: خروج دود و گازهای حاصل از عملکرد موتور دیزلی
• کوپلینگ و شاسی پمپ: اتصال موتور و پمپ و حفظ هم‌راستایی تجهیزات
• فونداسیون و پایه نگهدارنده: تثبیت تجهیزات و کاهش لرزش هنگام کارکرد سیستم

وجود این تجهیزات باعث افزایش پایداری، ایمنی و طول عمر بوستر پمپ آتش نشانی می‌شود.

تفاوت اجزای بوستر پمپ آتش نشانی با بوستر پمپ آبرسانی معمولی

بوستر پمپ آتش نشانی برخلاف بوستر پمپ‌های آبرسانی معمولی، برای عملکرد در شرایط بحرانی و تأمین آب مورد نیاز سیستم اطفای حریق طراحی شده است. این سیستم باید در زمان وقوع حریق بدون تأخیر و با اطمینان بالا عمل کند؛ به همین دلیل از تجهیزات، استانداردها و طراحی متفاوتی استفاده می‌کند.

مهم‌ترین تفاوت‌های این دو سیستم عبارت‌اند از:

• عملکرد در شرایط اضطراری: بوستر پمپ آتش نشانی باید در زمان حریق و افت فشار شبکه، عملکرد مطمئن و بدون توقف داشته باشد.
• استفاده از تجهیزات استاندارد: اجزای بوستر پمپ آتش نشانی معمولاً باید دارای استانداردهای معتبر مانند NFPA، UL و FM باشند.
• وجود پمپ رزرو: در سیستم‌های آتش نشانی معمولاً یک پمپ رزرو برای مواقع خرابی پمپ اصلی یا شرایط اضطراری در نظر گرفته می‌شود.
• تست و نگهداری دوره‌ای: بوستر پمپ آتش نشانی نیازمند تست‌های منظم برای اطمینان از آماده‌به‌کار بودن سیستم است.
• تفاوت در تابلو کنترل: تابلو کنترل بوستر پمپ آتش نشانی دارای تجهیزات کنترلی و حفاظتی ویژه‌ای برای راه‌اندازی خودکار پمپ‌ها در زمان افت فشار است.

استانداردهای مرتبط با اجزای بوستر پمپ حریق

اجزای بوستر پمپ آتش نشانی باید مطابق استانداردهای معتبر طراحی و انتخاب شوند تا عملکرد سیستم در زمان حریق تضمین شود. مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

• NFPA 20: استاندارد اصلی طراحی، نصب و عملکرد پمپ‌های آتش نشانی که الزامات مربوط به تجهیزات و نحوه عملکرد پمپ‌ها را مشخص می‌کند.
• UL Listed: تاییدیه‌ای برای بررسی کیفیت، ایمنی و عملکرد تجهیزات مورد استفاده در سیستم‌های حفاظت حریق.
• FM Approved: گواهی تأیید عملکرد تجهیزات در شرایط مشخص و مطابق الزامات ایمنی.

استفاده از تجهیزات دارای استاندارد باعث افزایش اطمینان، کاهش خرابی و تأیید راحت‌تر پروژه‌های آتش نشانی می‌شود.

راهنمای انتخاب اجزای مناسب بوستر پمپ آتش نشانی

انتخاب صحیح اجزای بوستر پمپ آتش نشانی به شرایط پروژه و نیاز سیستم اطفای حریق بستگی دارد. برای انتخاب مناسب باید عواملی مانند نوع ساختمان، میزان خطر حریق و مشخصات فنی سیستم بررسی شود.

مهم‌ترین عوامل مؤثر در انتخاب عبارت‌اند از:

• نوع ساختمان: کاربری ساختمان (مسکونی، تجاری، صنعتی یا انبار) در انتخاب تجهیزات تأثیر دارد.
• ارتفاع ساختمان: تعداد طبقات و ارتفاع ساختمان، میزان فشار مورد نیاز پمپ را مشخص می‌کند.
• دبی مورد نیاز: حجم آب مورد نیاز سیستم باید بر اساس محاسبات فنی تعیین شود.
• فشار کاری: تجهیزات باید توانایی تحمل فشار مورد نیاز شبکه را داشته باشند.
• نوع سیستم اطفا: تجهیزاتی مانند اسپرینکلر، هوزریل و رایزر نیازهای متفاوتی دارند.
• استانداردهای پروژه: الزامات سازمان آتش نشانی و استانداردهای بین‌المللی باید در انتخاب تجهیزات در نظر گرفته شوند.

انتخاب صحیح اجزای بوستر پمپ باعث افزایش ایمنی، کاهش هزینه‌های تعمیرات و عملکرد بهتر سیستم در زمان حریق خواهد شد.

—————————————————————————————————————
