چرا اتصالات کابل در تابلو برق داغ می‌شوند؟ بررسی دلایل فنی و راهکارهای پیشگیری

تابلوهای برق صنعتی قلب تپنده کارخانه‌ها، کارگاه‌ها و ساختمان‌های بزرگ هستند. در این مجموعه‌ها، انرژی الکتریکی از طریق شینه‌ها، کلیدها، کنتاکتورها و در نهایت کابل‌های قدرت به بارهای مصرفی هدایت می‌شود. بارها در پروژه‌های مختلف دیده‌ایم که تکنسین‌ها از داغ شدن ناگهانی کابلشو مسی ، بوی سوختگی پلاستیک یا سیاه شدن سرکابل‌ها گلایه می‌کنند، در حالی که آمپرمتر جریانی فراتر از حد مجاز کابل را نشان نمی‌دهد.

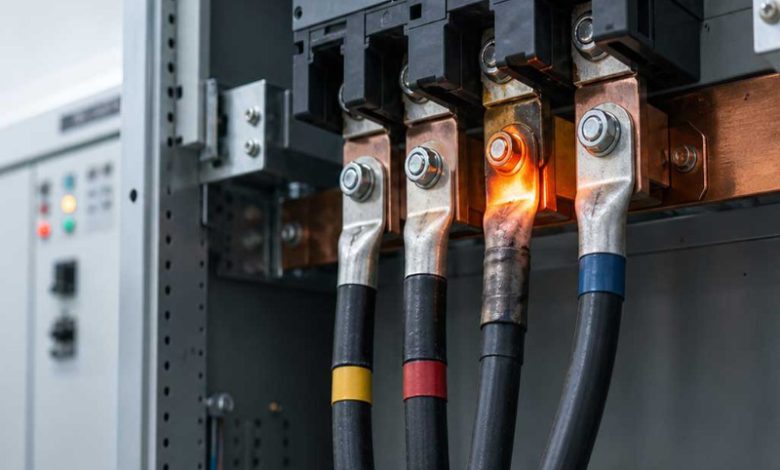

داغ شدن اتصالات کابل در تابلو برق یکی از پنهان‌ترین و در عین حال خطرناک‌ترین عیوب الکتریکی است. اگر این حرارت به‌موقع مهار نشود، به‌مرور زمان ساختار مولکولی عایق کابل را تخریب کرده، بدنه کلیدها و کنتاکتورها را دفرمه می‌کند و در نهایت به جرقه‌زنی، اتصال کوتاه دوفاز یا فاز به زمین و آتش‌سوزی‌های خسارت‌بار ختم می‌شود. در این راهنمای جامع و کاربردی، به زبان شفاف و با اتکا به تجربیات اجرایی، دلایل اصلی این مشکل را بررسی کرده و راهکارهای مهندسی برای پیشگیری از آن را مرور می‌کنیم.

پدیده داغ شدن اتصالات در تابلو برق؛ زنگ خطری که نباید نادیده گرفت

برای درک اینکه چرا یک اتصال داغ می‌شود، ابتدا باید ببینیم جریان برق هنگام عبور از یک هادی پیوسته چه تفاوتی با زمان عبور از نقطه اتصال دارد. در یک کابل یکپارچه، الکترون‌ها در ساختاری بلوری و با مقاومتی مشخص و بسیار کم حرکت می‌کنند. اما وقتی کابل به شینه یا ترمینال کلید متصل می‌شود، الکترون‌ها باید از مرز فیزیکی بین دو قطعه فلزی عبور کنند.

مبانی علمی حرارت در اتصالات الکتریکی و قانون ژول

هرگاه دو سطح فلزی روی هم قرار می‌گیرند، در مقیاس میکروسکوپی تمام سطح آنها با یکدیگر درگیر نمی‌شود، بلکه تنها برجستگی‌های بسیار ریز میکروسکوپی سطوح با هم تماس برقرار می‌کنند. به این سطح مفید، «سطح تماس مؤثر» گفته می‌شود. هرچه سطح تماس مؤثر کمتر باشد، مقاومت نقطه اتصال که به آن مقاومت تماسی (RcontactR_{text{contact}}Rcontact​) می‌گویند، افزایش می‌یابد.

تفاوت گرمای سرتاسری کابل با حرارت متمرکز در نقطه اتصال

یکی از مهارت‌های کلیدی در عیب‌یابی تأسیسات الکتریکی، تشخیص محل اصلی منشأ گرما است:

• گرمای سرتاسری کابل: اگر در طول مسیر چند متری کابل دست بزنید (با رعایت کامل موارد ایمنی یا با دماسنج لیزری) و تمام طول کابل به یک اندازه گرم باشد، ریشه مشکل معمولاً انتخاب نادرست سطح مقطع کابل، اضافه بار مدار، دمای محیطی بالا یا افت ولتاژ شدید در شبکه است.
• حرارت متمرکز در نقطه اتصال: اگر طول کابل دمای عادی و خنکی دارد اما تنها در فاصله ۵ تا ۱۵ سانتی‌متری منتهی به ترمینال، کابلشو و شینه دمای بسیار بالایی حس می‌شود، مشکل ۱۰۰٪ موضعی بوده و مستقیماً به کیفیت کابلشو، کیفیت پرس، گشتاور بستن پیچ، اکسیداسیون یا عدم تطابق آلیاژها مربوط می‌شود.

Loose electrical connections are one of the most common causes of overheating in industrial panels. High contact resistance at the point of connection creates localized heat that can lead to insulation failure, arc flash incidents, and catastrophic equipment damage.”

پیشنهاد می‌شود این نقل‌قول را در بخش «شل بودن پیچ‌ها یا گشتاور نامناسب» یا در ابتدای بخش «بررسی دلایل فنی» در یک باکس متمایز (Blockquote) قرار دهید تا تأثیرگذاری محتوا دوچندان شود.

لینک معتبر جهت ارجاع (Source):

Source: Electrical Engineering Portal (EEP)



۷ دلیل اصلی افزایش دما در محل اتصال کابل‌ها و ترمینال‌های تابلو برق

در پروژه‌های صنعتی و کارگاهی، داغ شدن سرکابل‌ها معمولاً بر اثر یکی از هفت عامل زیر که در سایت الوین الکتریک به صورت کامل به بررسی آنها پرداختیم یا ترکیبی از آنها رخ می‌دهد:

۱. شل بودن پیچ‌ها یا گشتاور نامناسب در زمان بستن

شل بودن اتصال واضح‌ترین دلیل ایجاد مقاومت تماسی است. وقتی پیچ و مهره اتصال شینه به کابلشو به‌خوبی سفت نشود، نیروی فشاری لازم برای فشردن سطوح به یکدیگر تأمین نشده و سطح تماس مؤثر به‌شدت افت می‌کند. در نتیجه، عبور جریان از نقاط محدود منجر به ایجاد نقاط داغ (Hot Spots) و جرقه میکروسکوپی می‌شود.

اما نکته بسیار مهمی که اغلب نادیده گرفته می‌شود، سفت کردن بیش از حد (Over-torquing) است. وقتی تکنسین بدون آچار ترک‌متر و با استفاده از اهرم‌های بلند پیچ را بیش از حد سفت می‌کند، ساختار نرم مس کابلشو له شده، دفرمه می‌شود، تاب برمی‌دارد و حتی رزوه‌های پیچ کش می‌آیند. این تاب‌برداشتگی باعث می‌شود بخش اعظم سطح کابلشو از شینه فاصله گرفته و اتصال عملاً بدتر از حالت عادی شود.

۲. پرس غیراصولی، ناقص یا استفاده از ابزار نامناسب

یکی از رایج‌ترین خطاهایی که در تابلوهای ساختمانی و حتی کارخانه‌ها دیده می‌شود، پرس کابلشو با چکش، قلم، انبردست یا سنبه ضربه‌ای است. این روش‌های سنتی باعث ایجاد فرورفتگی نقطه‌ای در لوله کابلشو می‌شوند، اما تراکم یکنواختی بین رشته‌های مسی سیم ایجاد نمی‌کنند.

بین رشته‌های فشرده‌نشده، فاصله‌های هوایی میکروسکوپی باقی می‌ماند. هوا عایق الکتریسیته و حرارت است. با عبور جریان، این حباب‌های هوای محبوس شروع به گرم شدن کرده و سطح رشته‌های داخلی مس به‌سرعت اکسید و سیاه می‌شود. یک پرس استاندارد باید به‌صورت شش‌گوش (Hexagonal) یا لقمه‌های هیدرولیکی فشرده‌ساز انجام شود تا رشته‌های سیم با لوله کابلشو به یک توده فلزی یکپارچه و بدون منفذ تبدیل شوند.

۳. عدم تطابق سایز کابل با لوله کابلشو (کوچک یا بزرگ بودن)

برای جا زدن کابل در کابلشو، دو خطای خطرناک در محیط‌های اجرایی رخ می‌دهد:

• بزرگ‌تر بودن کابلشو: وقتی کابلشو یک سایز از کابل بزرگ‌تر است (مثلاً سیم ۵۰ داخل کابلشوی ۷۰ قرار می‌گیرد)، قالب پرس توانایی متراکم کردن کامل لوله را نخواهد داشت و اتصال لق باقی می‌ماند.
• تراشیدن یا بریدن رشته‌های هادی: وقتی کابلشو برای کابل کوچک است (مثلاً سیم ۷۰ داخل کابلشوی ۵۰ جا نمی‌شود)، برخی افراد ناوارد چند رشته از مس هادی را با سیم‌چین می‌برند تا کابل داخل لوله برود. این کار سطح مقطع هادی را در گلوگاه اتصال کم کرده و همان نقطه مانند یک تنگنای باریک عمل کرده و به‌شدت داغ می‌شود.

۴. اکسیداسیون سطحی، آلودگی و خوردگی گالوانیک

فلز مس در مجاورت اکسیژن هوا و به‌ویژه در محیط‌های مرطوب، لایه‌ای از اکسید مس (Cu2OCu_2OCu2​O یا CuOCuOCuO) تشکیل می‌دهد. اکسید مس برخلاف خود مس، یک نیمه‌هادی با مقاومت الکتریکی بالا است. اگر قبل از بستن اتصال، لایه اکسید و آلودگی‌های محیطی تمیز نشود، این لایه مانند یک مقاومت سری در مدار عمل کرده و تولید حرارت می‌کند.

همچنین در اتصال مس به آلومینیوم (مثلاً کابل آلومینیومی به شینه مسی بدون استفاده از کابلشو بیمتال)، به دلیل اختلاف پتانسیل الکتروشیمیایی و پدیده پیل گالوانیک، خوردگی شدیدی در مرز دو فلز ایجاد می‌شود که مقاومت تماسی را به شکل تصاعدی بالا می‌برد.

۵. استفاده از کابلشوهای نامرغوب و با خلوص مس پایین

کابلشوهای ارزان‌قیمت و بی‌نام‌ونشان معمولاً از مس‌های بازیافتی یا آلیاژهای برنجی با ناخالصی بالا تولید می‌شوند. خلوص مس الکتریکی استاندارد (مانند مس ETP یا مس بدون اکسیژن) باید بالای ۹۹.۹٪ باشد. وجود ناخالصی در آلیاژ مس، مقاومت ویژه ذاتی قطعه را افزایش می‌دهد. علاوه بر این، نازک بودن ضخامت دیواره لوله و زبانه (پلاک) کابلشو در برندهای نامرغوب باعث می‌شود قطعه توان عبور جریان‌های لحظه‌ای و اتصال کوتاه را نداشته باشد و سریعاً بسوزد.

۶. بارگذاری نامتعادل فازها و جریان‌های هارمونیکی در نول

در سیستم‌های توزیع سه‌فاز، اگر بار مصرف‌کننده‌ها روی فازها به‌صورت متوازن تقسیم نشود، یا در شبکه‌هایی که درایوهای فرکانس متغیر (VFD)، یوپی‌اس‌ها و منابع تغذیه سوئیچینگ فراوان حضور دارند، هارمونیک‌های مضرب سه (به‌ویژه هارمونیک سوم) در سیم نول جمع می‌شوند. در چنین شرایطی ممکن است جریان عبوری از سیم نول حتی از جریان فازها بیشتر شود. اگر کابلشو و شینه نول برای این جریان پیش‌بینی نشده باشند، اتصال نول به‌شدت داغ شده و در موارد حاد ذوب می‌شود.

۷. لرزش‌های مکانیکی مداوم و تنش کششی روی سرکابل‌ها

در تابلوهای متصل به پمپ‌ها، کمپرسورهای باد، دستگاه‌های سنگ‌شکن و تجهیزات دارای لرزش، ارتعاشات به‌مرور زمان پیچ‌های اتصال را شل می‌کند. همچنین اگر کابل‌ها داخل داکت یا روی سینی کابل مهار نشده باشند، وزن سنگین کابل مدام زبانه کابلشو را به سمت پایین می‌کشد. این تنش مکانیکی دائمی، کابلشو را از حالت تراز روی شینه خارج کرده و سطح تماس را به یک لبه باریک کاهش می‌دهد.

نقش کابلشو استاندارد در مهار مقاومت تماسی و پایداری حرارتی

کابلشو چیست؟ کابلشو تنها یک رابط ساده فلزی نیست؛ بلکه یک المان حساس در مهندسی فشار ضعیف و فشار متوسط است که وظیفه انتقال امن جریان، تحمل تنش‌های الکترودینامیکی ناشی از اتصال کوتاه و دفع حرارت به شینه‌ها را بر عهده دارد.

ساختار کابلشوی ایده‌آل؛ ضخامت گوشته، لوله بدون درز و آبکاری قلع

یک کابلشوی مهندسی و مطمئن دارای سه ویژگی بنیادین است:

1. لوله بدون درز (Seamless Copper Tube): لوله کابلشو نباید از ورق‌های تاخورده و درزدار ساخته شده باشد، زیرا هنگام اعمال فشار بالای پرس هیدرولیک، لوله‌های درزدار از محل شکاف باز می‌شوند.
2. ضخامت گوشته و وزن استاندارد: ضخامت زبانه و بدنه کابلشو باید مطابق با استانداردهای مرجع (مانند استانداردهای معتبر آلمانی DIN 46235 یا استاندارد ملی) طراحی شده باشد تا سطح مقطع رسانای کابلشو حداقل برابر یا بیشتر از سطح مقطع خود کابل باشد.
3. آبکاری قلع با ضخامت کنترل‌شده: کابلشوهای مسی استاندارد باید توسط لایه‌ای از قلع با خلوص بالا آبکاری الکترولیتی شوند. قلع فلزی نرم با مقاومت در برابر اکسیداسیون است که علاوه بر محافظت از مس، هنگام بسته شدن پیچ روی شینه فشرده شده و منافذ میکروسکوپی هوا را پر می‌کند.

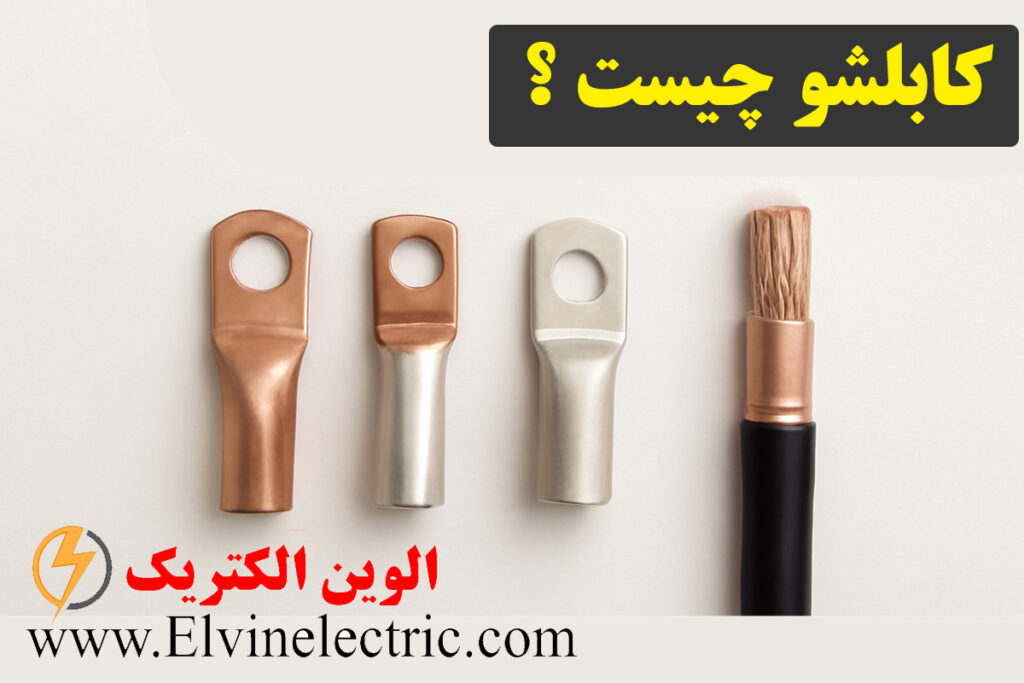

تفاوت رفتاری کابلشوهای مسی ساده، قلع‌اندود و کابلشوهای بیمتال

• کابلشو مسی قلع‌اندود: پرکاربردترین و مطمئن‌ترین گزینه برای اتصال کابل‌های مسی به شینه‌های مسی یا برنجی در تابلوهای برق، به ویژه در مناطق مرطوب، کارخانجات و صنایع عمومی.
• کابلشو مسی ساده (بدون روکش): بیشتر در مصارف ارتینگ و اتصال زمین یا محیط‌های کاملاً خشک استفاده می‌شود؛ در تابلوهای توزیع اصلی به دلیل اکسیداسیون سریع در درازمدت توصیه نمی‌شود.
• کابلشو بیمتال (DTL-1 و DTL-2): مختص زمان‌هایی است که کابل ورودی از جنس آلومینیوم بوده و شینه یا پایانه تجهیز از جنس مس است. سر لوله‌ای این کابلشو از آلومینیوم و پلاک سوراخ‌دار آن از مس با تکنولوژی جوش اصطکاکی پیوند خورده است تا مانع از بروز خوردگی گالوانیک و داغ شدن اتصال شود.

بررسی و ارزیابی برندهای برتر کابلشو در بازار ایران

در بازار تأسیسات برق ایران، برندهای مختلفی در حوزه سرسیم، وایرشو و کابلشو فعالیت می‌کنند. شناخت برندهای باکیفیت به مجریان و مدیران خرید کمک می‌کند تا هزینه‌های پنهان ناشی از توقف خطوط تولید و خرابی قطعات را به صفر برسانند.

کابلشو کلاته (Kalateh)؛ تحلیل کیفی، خلوص مس و دلایل محبوبیت در صنایع

یکی از خوش‌نام‌ترین و شناخته‌شده‌ترین تولیدکنندگان اتصالات کابل در کشور، برند کابلشو کلاته است. تجارب اجرایی متعدد در پروژه‌های تابلوسازی و برق کارخانجات نشان داده است که محصولات کلاته به دلایل زیر توانسته‌اند اعتماد مهندسان و ناظران را جلب کنند:

• استفاده از لوله مسی با خلوص بالا: لوله‌های به کار رفته در کابلشوهای کلاته از مس خالص الکترولیتی ساخته شده‌اند که رسانایی الکتریکی حداکثری و افت ولتاژ بسیار ناچیزی را ارائه می‌دهند.
• کیفیت آبکاری قلع یکنواخت: کابلشوهای کلاته دارای آبکاری قلع شفاف، ضخیم و بدون حباب و پوسته هستند که ماندگاری اتصال را در محیط‌های شرجی یا حاوی آلاینده‌های صنعتی تضمین می‌کند.
• عدم ترک‌خوردگی در پرس‌های سنگین: ساختار انعطاف‌پذیر و آنیل‌شده مس کلاته باعث می‌شود حتی زیر فشار سنگین فک‌های پرس هیدرولیک، کوچک‌ترین اثری از ترک‌خوردگی یا شکاف در بدنه کابلشو پدیدار نشود.
• تنوع ابعادی کامل و نشانه‌گذاری دقیق: روی پلاک تمامی کابلشوهای کلاته سایز کابل و قطر سوراخ پیچ به شکل خوانا و استاندارد حک شده است که از انتخاب اشتباه در حین کار جلوگیری می‌کند.

سایر برندهای مطرح و شاخص‌های سنجش اصالت و مرغوبیت

علاوه بر کلاته، برندهای باکیفیت دیگری نظیر کلوپ (Klauke) در رده برندهای اروپایی و برندهای داخلی معتبر مانند رعد (Raad) و پارس‌کابل نیز در بازار حضور دارند. هنگام خرید هر برندی، بررسی معیارهای زیر ضامن اصالت و کارایی است:

• وزن محسوس و سنگینی کابلشو در دست (نشان‌دهنده عدم کم‌فروشی در ضخامت مس).
• صاف و صیقلی بودن سطح زبانه بدون پلیسه‌های زبر در لبه‌های برش و سوراخ‌کاری.
• تقارن کامل سوراخ مرکزی کابلشو با لوله امتداد آن.

عیب‌یابی سریع و تکنیک‌های پایش وضعیت دمای اتصالات

در برنامه‌های نگهداری و تعمیرات پیشگیرانه (PM)، شناسایی زودهنگام اتصالات داغ قبل از وقوع فاجعه امکان‌پذیر است:

• بازرسی با دوربین حرارتی (ترموویژن): استانداردترین روش برای بررسی تابلوها زیر بار نامی است. اختلاف دمای بین ۱۰ تا ۲۰ درجه نسبت به اتصالات مشابه نشانه عیب اولیه، و اختلاف دمای بالای ۴۰ درجه سانتی‌گراد وضعیت اضطراری را نشان می‌دهد.
• برچسب‌های تغییر رنگ‌دهنده حرارتی (Thermo-strips): چسباندن این لیبل‌ها روی کابلشوها در تابلوهایی که دسترسی مداوم به ترموویژن ندارند، به اپراتور اجازه می‌دهد با یک نگاه ساده تغییر رنگ برچسب و بالا رفتن دما از حد مجاز (مثلاً ۷۰ یا ۹۰ درجه) را تشخیص دهد.
• پیرومتر (دماسنج لیزری مادون قرمز): ابزاری مقرون‌به‌صرفه برای تکنسین‌ها جهت ثبت دوره‌ای دمای نقاط کلیدی تابلو برق.

اقدامات ایمنی حیاتی پیش از هرگونه دستکاری در اتصالات تابلو برق

کار بر روی اتصالات قدرت به دلیل پتانسیل بالای جریان اتصال کوتاه و خطر آرک فلش، نیازمند رعایت سخت‌گیرانه‌ترین تدابیر حفاظتی است:

1. قطع منبع تغذیه (Lockout / Tagout): پیش از دست زدن به هرگونه اتصال، کلید اصلی بالادست را قطع، قفل و تابلوی هشدار «در حال تعمیر» را نصب کنید.
2. آزمون بی‌برقی: با فازمتر فشار ضعیف یا مولتی‌متر مطمئن، بی‌برق بودن تمامی فازها و سیم نول را نسبت به یکدیگر و نسبت به ارت بررسی کنید.
3. تخلیه انرژی ذخیره‌شده: در صورت وجود بانک‌های خازنی متصل به تابلو، حداقل ۵ دقیقه تا دشارژ کامل خازن‌ها صبر کرده و پایانه‌ها را پیش از لمس اتصال کوتاه و ارت موقت کنید.
4. استفاده از تجهیزات حفاظت فردی (PPE): استفاده از دستکش عایق ولتاژ، شیلد محافظ صورت در برابر قوس الکتریکی و کفش ایمنی عایق الزامی است.
