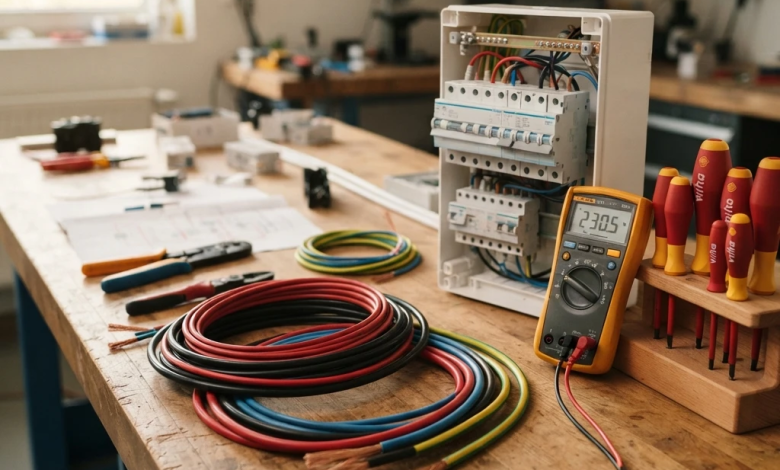

راهنمای جامع خرید سیم و کابل استاندارد و لوازم الکتریکی ساختمان؛ نکات فنی ایمنی و بازدهی انرژی

سیم‌کشی و زیرساخت الکتریکی قلب تپنده هر سازه است. چه در حال ساخت یک واحد مسکونی یا تجاری جدید باشید و چه قصد بازسازی و ارتقای تأسیسات برقی قدیمی را داشته باشید، انتخاب اصولی تجهیزات الکتریکی ضامن حفظ جان ساکنان، نگهداری از تجهیزات گران‌قیمت دیجیتال و پیشگیری از خسارت‌های سنگین ناشی از حریق است. آمارهای سازمان آتش‌نشانی نشان می‌دهد درصد قابل‌توجهی از آتش‌سوزی‌های مسکونی ریشه در اتصالی، جریان‌کشی بیش از ظرفیت سیم‌ها و استفاده از اقلام الکتریکی غیراستاندارد دارند. در این مطلب جامع، گام‌به‌گام پارامترهای کلیدی خرید هادی‌های برقی، عایق‌ها، متعلقات حفاظتی و لوازم مصرفی ساختمان را بررسی می‌کنیم.

۱. نقش حیاتی زیرساخت برق و هادی‌ها در ساختمان

الکتریسیته پس از عبور از تابلو توزیع اصلی و کنتور، از طریق شبکه‌ای از سیم‌ها و کابل‌ها به مصرف‌کننده‌های مختلف از قبیل روشنایی، پریزهای عمومی، ماشین لباسشویی، کولرهای گازی و پکیج‌ها می‌رسد. هرگونه مقاومت الکتریکی ناخواسته در این مسیر به تولید گرما منتهی می‌شود. بر اساس قانون ژول، حرارت تولیدشده با مربع جریان (I2I^2I2)، مقاومت هادی ($R$) و زمان عبور ($t$) نسبت مستقیم دارد. اگر قطر هادی نازک‌تر از استاندارد باشد یا خلوص مس پایین باشد، مقاومت سیم بالا رفته و تبدیل به یک المنت حرارتی مخفی در داخل لوله‌های توکار دیوار می‌شود.

عایق این سیم‌ها به مرور زمان دچار دفرمگی، ترک‌خوردگی و در نهایت اتصال کوتاه مستقیم شده که جرقه‌های حاصل از آن در مجاورت مواد اشتعال‌پذیر داخل سقف‌های کاذب و جعبه‌های تقسیم، فاجعه‌آفرین است. از این رو، بررسی دقیق پارامترهای فنی کابل‌ها اولین گام ایمن‌سازی هر پروژه است.

۲. هادی مسی یا آلومینیومی؟ تحلیل تفاوت‌ها و خطرات CCAM

یکی از رایج‌ترین سوالات در زمینه انتخاب سیم، مقایسه هادی‌های مس خالص ($Cu$) با آلومینیوم ($Al$) و هادی‌های بی‌کیفیت بازار مانند آلومینیوم با روکش مس ($CCA$) است.

مس (Copper)

• رسانایی الکتریکی بالا: مس پس از نقره بهترین رسانای الکتریکی است و مقاومت ویژه آن بسیار پایین می‌باشد.
• انعطاف‌پذیری مکانیکی: در برابر خمش مکرر داخل لوله‌های خرطومی و قوطی‌های کلید دچار شکستگی زودهنگام نمی‌شود.
• ضریب انبساط حرارتی سازگار: اتصالات ترمینال مسی با پیچ و مهره شل نشده و دچار پدیده افت فشار اتصال نمی‌گردد.

آلومینیوم (Aluminum)

• برای دستیابی به رسانایی برابر با مس، قطر مقطع هادی آلومینیومی باید حدود ۱.۶ برابر بیشتر در نظر گرفته شود.
• در مقاطع پایین (کمتر از ۱۰ یا ۱۶ میلی‌متر مربع) مطابق با مقررات ملی ساختمان (مبحث ۱۳) استفاده از آلومینیوم در سیم‌کشی‌های داخلی و روشنایی منازل مجاز نیست؛ زیرا خاصیت خزش (Creep) داشته و به مرور زیر ترمینال شل شده و جرقه ایجاد می‌کند.

فاجعه کابل‌های غیراستاندارد CCA

در سیم‌های غیراستاندارد یا تقلب بازار، مغزی آلومینیومی با لایه نازکی از مس آبکاری می‌شود. این کابل‌ها در نگاه اول رنگ مسی دارند، اما به شدت شکننده هستند، رسانایی بسیار پایینی دارند و مقاومت اهمی بالایی ایجاد می‌کنند. کارشناسان همواره توصیه می‌کنند برای خطوط برق ساختمانی و دوربین و سیستم‌های حساس تنها از انواع سیم و کابل استاندارد ساختمانی با هادی مس خلوص بالا (حداقل ۹۹.۹٪ آنیل شده) استفاده شود تا از بروز پدیده‌های مخرب حرارتی جلوگیری به عمل آید.

۳. بررسی استانداردها و روش‌های تشخیص سیم و کابل اصل

یک سیم باکیفیت علاوه بر مغزی استاندارد، نیازمند عایق پلیمری با طول عمر بالاست. کدهای استاندارد ملی ایران نظیر ISIRI 607 (معادل استاندارد بین‌المللی IEC 60227) برای سیم‌های ولتاژ پایین تا ۷۵۰ ولت تدوین شده‌اند.

content_copy

۴. راهنمای تعیین سایز سیم در بخش‌های مختلف ساختمان

طراحی نقشه برق ساختمان نیازمند تفکیک بار الکتریکی در خطوط مجزاست. بر اساس مبحث سیزدهم مقررات ملی ساختمان، حداقل سطح مقطع مجاز برای مسیرهای مختلف به شرح زیر است:

                                            content_copy                        text[کنتور و فیوز اصلی] ── (سیم 6 یا 10 میلی‌متر مربع) ──> [جعبه فیوز مینیاتوری مینیاتوری واحد]
                                                      │
         ┌───────────────────┬────────────────────────┴────────────────────┐
         ▼                   ▼                                             ▼
  [خط روشنایی]         [پریزهای عمومی]                             [کولر گازی و بارهای سنگین]
 (سیم 1.5 میلی‌متر مربع)  (سیم 2.5 میلی‌متر مربع)                         (سیم 4 میلی‌متر مربع اختصاصی)

1. مدارهای روشنایی: سیم‌های افشان یا مفتولی با سطح مقطع ۱.۵ میلی‌متر مربع برای خطوط روشنایی مناسب هستند، مشروط بر آنکه کل بار یک خط روشنایی از ظرفیت نامی فراتر نرود.
2. مدارهای پریز برق عمومی: برای پریزهای اتاق‌ها، پذیرایی و راهروها باید حداقل از سیم ۲.۵ میلی‌متر مربع استفاده شود تا توانایی تأمین برق وسایلی نظیر جاروبرقی، اتو و تلویزیون را بدون افت ولتاژ داشته باشد.
3. پریزهای پرمصرف آشپزخانه: لوازمی همچون مایکروویو، ماشین ظرفشویی و لباسشویی باید روی مدار مجزا با سیم ۲.۵ یا ۴ میلی‌متر مربع قرار گیرند.
4. سیستم‌های سرمایش و گرمایش (کولر گازی و داکت اسپلیت): کابل مستقل با سایز ۴ میلی‌متر مربع (و در ظرفیت‌های بالای ۳۰۰۰۰ بیلیون BTU سیم ۶ میلی‌متر مربع) به صورت مستقیم از جعبه فیوز تا کمپرسور بدون هیچ‌گونه انشعاب بین‌راهی الزامی است.

۵. انتخاب لوازم الکتریکی و تجهیزات جانبی؛ پایه‌های ایمنی و زیبایی

لوازم الکتریکی ساختمان تنها به سیم و کابل محدود نمی‌شوند؛ بلکه شامل کلیه المان‌های کنترلی، حفاظتی، اتصالات و تجهیزات روشنایی هستند که کاربر مستقیماً با آنها تعامل دارد. امروزه در کنار کیفیت فنی، جنبه‌های ظاهری و دوام این ادوات نیز در پروژه‌های دکوراسیون و مدرن‌سازی مورد توجه قرار می‌گیرد. با مراجعه به بخش تخصصی خرید لوازم الکتریکی و تجهیزات برقی می‌توان گستره کاملی از این قطعات را متناسب با نیازهای اجرایی مهندسان و مصرف‌کنندگان خانگی ارزیابی کرد.

الف) کلید و پریزهای ساختمانی

کلید و پریزها بیشترین استهلاک مکانیکی را در شبکه خانگی دارند. قطع و وصل مکرر جریان و ورود و خروج دوشاخه نیازمند قطعاتی با ویژگی‌های زیر است:

• مکانیزم شاخک‌های اتصال برنجی: استفاده از آلیاژ برنج یا فسفر-برنز مرغوب باعث می‌شود حالت فنری ترمینال‌ها در اثر حرارت یا دفعات استفاده حفظ شده و دچار گشادی و جرقه نشوند.
• بدنه پلی‌کربنات نسوز: فریم و کادر بیرونی باید در برابر ضربه، خط و خش و حرارت ناشی از شوک‌های الکتریکی مقاوم باشد.
• شاتر محافظ کودک (Child Protection Shutter): پریزهای برق استاندارد دارای درپوش پلاستیکی داخلی هستند که تنها با فشار همزمان دو پین دوشاخه باز می‌شوند و مانع از ورود اشیای فلزی توسط کودکان می‌گردند.

ب) فیوزها و کلیدهای مینیاتوری (MCB)

کلیدهای مینیاتوری وظیفه قطع مدار در هنگام اتصال کوتاه و اضافه‌بار را بر عهده دارند. برای حفاظت صحیح:

• از تیپ B (روشنایی و سریع‌قطع) برای خطوط لامپ‌ها و روشنایی استفاده می‌شود.
• از تیپ C (موتوری و کندقطع) برای خطوط پریزها، موتور پمپ و کولرها بهره گرفته می‌شود تا جریان راه‌اندازی اولیه موتورها منجر به قطع بی‌مورد فیوز نشود.

ج) کلید محافظ جان (RCCB / RCD)

یکی از ضروری‌ترین ملزومات ایمنی مدرن، کلید جریان نشتی (محافظ جان) با آستانه حساسیت ۳۰ میلی‌آمپر ($30\text{ mA}$) است. این کلید اختلاف جریان رفت و برگشت فاز و نول را پایش کرده و در صورت نشت جریان به بدنه وسایل یا تماس انسان، مدار را در کسری از ثانیه (کمتر از ۳۰ میلی‌ثانیه) قطع می‌کند.

۶. بهینه‌سازی روشنایی و نقش لوازم مصرفی بادوام

تحولات فناوری در بخش روشنایی موجب شده که پنل‌های LED، مهتابی‌های SMD و هالوژن‌های کم‌مصرف جایگزین لامپ‌های رشته‌ای و فلورسنت قدیمی شوند. در تهیه ادوات روشنایی ساختمان باید به مولفه‌های زیر دقت کرد:

1. شاخص نمود رنگ (CRI): عدد CRI نشان‌دهنده میزان طبیعی دیده شدن رنگ اجسام زیر نور لامپ است. برای محیط‌های مسکونی و اداری، شاخص بالای ۸۰ توصیه می‌شود.
2. درایور با تثبیت‌کننده ولتاژ (IC Driver): لامپ‌هایی که درایور ایزوله و خازن‌های مرغوب دارند، دچار لرزش نامحسوس نور (Flicker) نمی‌شوند و در برابر نوسانات ولتاژ شهری عمر مفید بسیار بالاتری دارند.
3. هیت‌سینک آلومینیومی: دفع حرارت تولیدی چیپ‌های LED عامل اصلی طول عمر آنهاست. پنل‌هایی که بدنه پلاستیکی ضعیف و بدون تبادل هوا دارند، پس از مدت کوتاهی دچار افت شار نوری می‌شوند.

۷. محافظ‌های ولتاژ، چندراهی‌ها و ملزومات جانبی

نوسان ولتاژ شبکه یکی از شایع‌ترین عوامل سوختن بردهای الکترونیکی در یخچال‌ها، کامپیوترها و تلویزیون‌ها است. بهره‌گیری از رابط‌های چندراهی و محافظ‌های برق استاندارد، یک لایه دفاعی ارزان اما فوق‌العاده کاربردی برای لوازم خانگی به وجود می‌آورد.

• محافظ با وریستور (MOV): چندراهی‌های مجهز به وریستور اکسید فلزی، ولتاژهای ناگهانی ناشی از صاعقه یا سوییچینگ موتورهای بزرگ شبکه را به زمین تخلیه می‌کنند.
• مدت زمان تأخیر متناسب: برای وسایل کمپرسوردار (مانند یخچال و فریزر) تأخیر ۴ تا ۶ دقیقه‌ای نیاز است تا فشار گاز پشت پیستون کمپرسور قبل از راه‌اندازی مجدد متعادل شود؛ در حالی که برای تجهیزات صوتی، تصویری و کامپیوتر، تأخیر ۳۰ تا ۶۰ ثانیه‌ای کفایت می‌کند.
• طول کابل و سطح مقطع رابط: در چندراهی‌ها نیز باید از کابل‌های منعطف با سطح مقطع حداقل ۱ یا ۱.۵ میلی‌متر مربع استفاده شده باشد تا اتصال همزمان چند دستگاه به گرم شدن بدنه چندراهی منجر نگردد.

۸. خطاهای رایج در پروژه‌های الکتریکی و برق‌کشی

اجرای غیراصولی سیستم الکتریکی حتی با خرید بهترین قطعات نیز ممکن است سیستم را با نقص فنی روبرو کند. در این بخش برخی از مهم‌ترین خطاهای اجرایی گردآوری شده است:

1. استفاده از چسب برق نامرغوب در جعبه تقسیم: برای اتصال هادی‌ها به یکدیگر باید از ترمینال‌های شاخه‌ای، پیچی یا ترمینال‌های فشاری استاندارد (WAGO) استفاده شود. پیچیدن سیم‌ها دور یکدیگر و پوشاندن آن با چسب برق معمولی، به دلیل کاهش خاصیت چسبندگی در درازمدت، سستی اتصال و جرقه را به همراه دارد.
2. عدم اجرای چاه ارت و هم‌بندی: سیستم ارتینگ حفاظتی باید در تمامی پریزها جریان داشته باشد. حذف سیم ارت در سیم‌کشی یا رها کردن پایانه ارت پریزها، خطر برق‌گرفتگی بدنه فلزی یخچال، ماشین لباسشویی و هود را افزایش می‌دهد.
3. پر کردن بیش از حد لوله‌های خرطومی: بر اساس استانداردهای برق ساختمان، حداکثر ۴۰ تا ۵۰ درصد از سطح مقطع داخلی لوله پی‌وی‌سی یا خرطومی باید با سیم پر شود تا جریان هوا مانع از تجمیع گرما شده و کشیدن یا تعویض سیم در آینده بدون آسیب به عایق انجام پذیرد.
4. ترکیب سیم‌های با قطر مختلف در یک ترمینال: قرار دادن دو سیم با سایزهای متفاوت زیر یک پیچ مینیاتوری باعث می‌شود سیم باریک‌تر اتصال محکمی پیدا نکرده و با کوچک‌ترین لرزش جرقه بزند.

۹. اهمیت خرید از مراجع تخصصی و زنجیره تأمین مطمئن

بازار تجهیزات برقی یکی از حوزه‌هایی است که با اجناس تقلبی و برندهای متفرقه دست‌وپنجه نرم می‌کند. یک درصد کاهش در میزان مس یا استفاده از پلاستیک‌های ضایعاتی در روکش کلید و پریز شاید در لحظه خرید قیمت تمام‌شده را اندکی کاهش دهد، اما هزینه‌های تعمیرات بعدی، تخریب دیوارها برای تعویض سیم‌های سوخته یا تعویض موتور دستگاه‌های آسیب‌دیده، بسیار سنگین‌تر خواهد بود.

هنگام خرید تجهیزات برای پروژه‌های ساختمانی، همواره به موارد زیر توجه فرمایید:

• دارا بودن نشان استاندارد ملی با کد رهگیری ده‌رقمی معتبر
• درج مشخصات شفاف سازنده روی بدنه کابل و بسته‌بندی
• تهیه کالا از تأمین‌کنندگان تخصصی که اصالت و تطابق فیزیکی کالا با کاتالوگ را ضمانت می‌کنند.

پلتفرم‌ها و مراکز عرضه‌کننده ابزار و لوازم ایمنی و دیجیتال نظیر فروشگاه اینترنتی کالا بست با فراهم آوردن مجموعه‌ای کامل از ملزومات فنی، سیستم‌های حفاظتی، صوتی، جانبی و الکتریکی، فرآیند مقایسه مشخصات، بررسی استانداردها و خریدی مطمئن را برای کاربران و مجریان ساختمانی ساده می‌سازند.

جمع‌بندی نهایی

در دنیای امروز، تجهیزات الکتریکی تنها قطعاتی برای روشن کردن لامپ‌ها یا تأمین انرژی وسایل خانگی نیستند؛ بلکه مؤلفه‌هایی پیچیده و فنی هستند که مستقیماً با بهره‌وری انرژی، طول عمر لوازم مصرفی و مهم‌تر از همه، امنیت جانی و مالی ساختمان در ارتباط‌اند. بسیاری از مصرف‌کنندگان و حتی برخی مجریان اجرایی، هنگام انتخاب ادواتی نظیر کلید و پریز، فیوزهای مینیاتوری، درایورهای روشنایی یا حتی محافظ‌های هوشمند، تنها بر اساس قیمت یا ظاهر قضاوت می‌کنند. این رویکرد ساده‌انگارانه می‌تواند در بلندمدت هزینه‌های پنهان گزافی را تحمیل کند؛ از اتلاف انرژی ناشی از کیفیت پایین عایق‌ها گرفته تا آسیب‌های جدی به بردهای الکترونیکی حساس در اثر نوسانات ولتاژ. انتخاب آگاهانه، نیازمند درک درست از مفاهیمی چون آمپراژ، ولتاژ کاری، مقاومت حرارتی و استانداردهای حفاظتی است که هر کدام بسته به نوع کاربری (مسکونی، تجاری یا صنعتی) متغیر هستند. علاوه بر این، ظهور تکنولوژی‌های هوشمند و تجهیزات کم‌مصرف (LED/SMD) ضرورت به‌روزرسانی دانش فنی را بیش از پیش نمایان کرده است. اینکه بدانیم چه محصولی با زیرساخت فعلی ساختمان ما سازگاری دارد یا کدام برندها با وجود قیمت بالاتر، در درازمدت با کاهش هزینه‌های استهلاک و تعمیرات بازگشت سرمایه بهتری خواهند داشت، تمایز اصلی یک خریدار حرفه‌ای از یک خریدار معمولی است. برای پر کردن شکاف میان نیازهای عملیاتی و مشخصات فنی محصولات، مطالعه و بررسی دقیق ابعاد مختلف این تجهیزات اهمیت دوچندان پیدا می‌کند. در همین راستا، دسترسی به یک پایگاه داده جامع که تمامی زوایای فنی، نکات نصب و معیارهای انتخاب را پوشش دهد، می‌تواند ریسک انتخاب اشتباه را به حداقل برساند. شما می‌توانید برای مطالعه مقالات تحلیلی، بررسی تفاوت‌های برندها و دستیابی به یک راهنمای خرید لوازم الکتریکی و تجهیزات جانبی جامع و کاربردی، به بخش مقالات تخصصی کالا بست مراجعه کنید. این محتواهای آموزشی با هدف شفاف‌سازی ابعاد فنی محصولات تدوین شده‌اند تا شما بتوانید بدون آزمون و خطا، هوشمندترین انتخاب‌ها را بر اساس استانداردهای جهانی و نیازهای خاص پروژه خود داشته باشید و با اطمینان خاطر نسبت به دوام و ایمنی تجهیزات انتخابی، گامی بلند در مسیر ارتقای زیرساخت الکتریکی ساختمان خود بردارید.
