نقش بلبرینگ های تماس زاویه ای در تحمل بار های ترکیبی شعاعی و محوری

در مهندسی مکانیک و طراحی سیستم های دوار صنعتی، انتخاب نوع بیرینگ مناسب ارتباط مستقیمی با طول عمر مفید تجهیزات، راندمان مکانیکی و ایمنی خطوط تولید دارد. بسیاری از تجهیزات دوار به صورت همزمان تحت تاثیر نیروهای عمود بر شفت و نیروهای هم راستا با محور قرار می گیرند. در چنین شرایطی، بیرینگ های شیار عمیق معمولی توانایی محدودی در پاسخگویی به این نیروها دارند و رولبرینگ های کف گرد نیز به تنهایی قابلیت هدایت شفت را ندارند. در این میان، بررسی دقیق نقش بلبرینگ های تماس زاویه ای در تحمل بار نشان می دهد که طراحی خاص شیارهای داخلی و زاویه خط اثر نیرو، پاسخی مهندسی و کارآمد برای مهار این تنش های پیچیده فراهم ساخته است.

شناخت رفتار حرکتی و مکانیکی این قطعات صنعتی به طراحان و مهندسان تعمیرات و نگهداری امکان می دهد تا با توزیع یکنواخت نیروها، از خرابی های زودرس ناشی از سایش، حرارت موضعی و خستگی سطحی جلوگیری کنند. در این مقاله به ارزیابی تخصصی ساختار، دینامیک بارگذاری، تنوع چیدمان و کاربردهای گسترده این بیرینگ ها در صنایع مختلف پرداخته می شود.

ساختار مهندسی و هندسه بلبرینگ های تماس زاویه ای

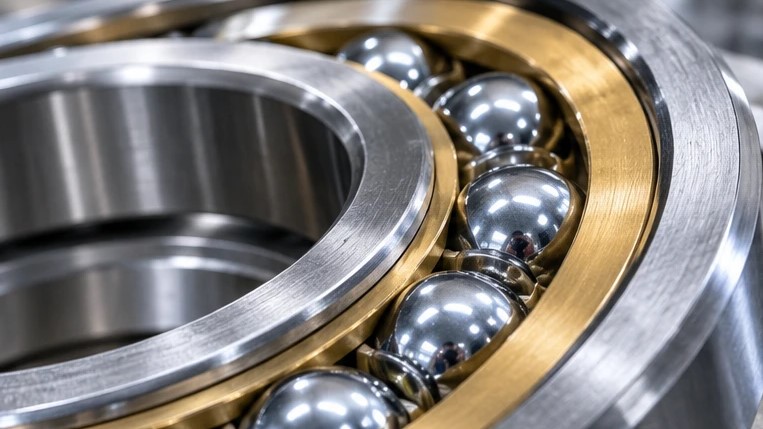

بلبرینگ های تماس زاویه ای (Angular Contact Ball Bearings) از نظر ظاهری شباهت زیادی به بلبرینگ های شیار عمیق دارند، اما از دیدگاه هندسی و طراحی مسیر غلتش (Raceway) تفاوت های ساختاری بنیادینی در آن ها لحاظ شده است. لبه های شیار رینگ داخلی و خارجی در این بیرینگ ها نامتقارن است؛ به طوری که یک سمت شیار بلندتر طراحی شده تا بتواند نیروی محوری را در یک جهت معین تحمل کند.

اجزای اصلی تشکیل دهنده این قطعات عبارتند از:

• رینگ داخلی و خارجی: تولید شده از فولادهای آلیاژی سخت کاری شده با مقاومت بالا در برابر خستگی تماسی غلتشی.
• ساچمه های کروی با دقت ابعادی بالا: عناصر غلتان که نیرو را در امتداد زاویه تماس انتقال می دهند.
• قفسه (Cage): ساخته شده از جنس های مختلف مانند برنج ماشین کاری شده، پلی آمید تقویت شده با الیاف شیشه، یا فولاد پرسی به منظور حفظ فاصله استاندارد و یکنواخت بین ساچمه ها.

این نوع طراحی موجب می شود که بارگذاری وارده به سازه بیرینگ، در طول یک مسیر زاویه دار از یک رینگ به رینگ دیگر منتقل شود. همین ویژگی ساختاری اساس نقش بلبرینگ های تماس زاویه ای در تحمل بار را رقم می زند.

مفهوم زاویه تماس و تاثیر آن بر ظرفیت باربری

زاویه تماس (Contact Angle) که معمولاً با حرف یونانی آلفا (αalphaα) نشان داده می شود، زاویه میان خط عمود بر محور دوران بیرینگ و خط واصل نقاط تماس ساچمه با شیارهای داخلی و خارجی است. زوایای تماس استاندارد در این تجهیزات عموماً مقادیر ۱۵ درجه، ۲۵ درجه و ۴۰ درجه را شامل می شوند.

میزان این زاویه تعیین کننده مشخصات فنی و دینامیکی عملکرد قطعه است:

• زوایای تماس کوچکتر (۱۵ تا ۲۵ درجه): مناسب برای کاربردهای سرعت بالا و بارهای محوری سبک تا متوسط؛ به عنوان مثال در اسپیندل های ابزار دقیق.
• زوایای تماس بزرگتر (مانند ۴۰ درجه): ایده آل برای مهار بارهای محوری سنگین همراه با بارهای شعاعی؛ به دلیل مقاومت سطحی بیشتر در جهت محوری.

مکانیسم و نقش بلبرینگ های تماس زاویه ای در تحمل بار ترکیبی

هنگامی که نیروی ترکیبی متشکل از بار شعاعی (FrF_rFr​) و بار محوری (FaF_aFa​) به شفت اعمال می شود، خط اثر برایند نیروها دیگر بر محور شفت عمود نبوده و در یک راستای زاویه دار امتداد می یابد. در این حالت، تطابق کامل میان زاویه خط اثر برایند نیرو و زاویه تماس بیرینگ برقرار می گردد.

به دلیل نامتقارن بودن لبه های شیار غلتش، ساچمه ها در نقطه تماس با لبه بلندتر رینگ درگیر شده و نیروی برایند را بدون ایجاد انحراف هندسی یا تمرکز تنش مخرب عبور می دهند. درک دقیق نقش بلبرینگ های تماس زاویه ای در تحمل بار مستلزم بررسی تفکیکی رفتار آن ها در مواجهه با مولفه های بارگذاری زیر است:

تحلیل رفتار تحت بار شعاعی خالص و محوری القایی

یک ویژگی بنیادین در این قطعات این است که حتی در صورت اعمال بار شعاعی خالص، به دلیل وجود زاویه تماس داخلی، یک نیروی محوری القایی داخلی ایجاد می شود. این پدیده مکانیکی باعث رانده شدن ساچمه ها به سمت لبه بیرونی شیار می گردد. به همین جهت، بیرینگ های تماس زاویه ای تک ردیفه هرگز نباید تحت بار شعاعی بدون مهار محوری یا بدون حضور بیرینگ دوم کار کنند.

مهندسان در طراحی های صنعتی برای تعادل بخشی به این نیروی القایی، همواره از جفت سازی بیرینگ ها یا طراحی سازه های پشتیبان استفاده می کنند تا نقش بلبرینگ های تماس زاویه ای در تحمل بار به صورت کنترل شده و پایدار حفظ شود.

مهار بارهای محوری یک طرفه و سنگین

طراحی ویژه لبه های رینگ موجب می شود که ظرفیت باربری محوری این قطعات بسیار بالاتر از بیرینگ های شیار عمیق باشد. هنگامی که نیروی محوری از سمت شانه بلندتر اعمال می شود، ساچمه ها با بالاترین سطح تماس در شیار قفل شده و بدون لغزش یا خروج از مدار دوران، نیروی محوری را به محفظه (هوزینگ) منتقل می کنند.

انواع بلبرینگ های تماس زاویه ای بر اساس ساختار پیکربندی

این قطعات بر اساس تعداد ردیف ساچمه و شیوه چیدمان در دسته های مختلفی تولید می شوند که هر یک ویژگی های کاربردی معینی دارند:

۱. بلبرینگ های تماس زاویه ای تک ردیفه (Single Row)

این مدل رایج ترین نوع بوده و قادر به تحمل بار شعاعی به همراه بار محوری سنگین تنها در یک جهت است. برای تنظیم موقعیت شفت در هر دو جهت، معمولاً از دو عدد بیرینگ تک ردیفه به صورت متقارن و روبه روی هم استفاده می شود. در صنایع دقیق، انتخاب نوع استاندارد و اورجینال این قطعات برای تضمین عدم لقی شفت اهمیت حیاتی دارد. مجموعه های تخصصی نظیر آلما بلبرینگ به عنوان مرجع تامین قطعات دوار صنعتی، راهکارهای مهندسی دقیقی را برای بهینه سازی این پیکربندی ها ارائه می دهند.

۲. بلبرینگ های تماس زاویه ای دو ردیفه (Double Row)

ساختار داخلی این قطعات مشابه دو بلبرینگ تک ردیفه است که به شکل پشت به پشت (Back-to-Back) در یک رینگ واحد مونتاژ شده باشند. مهم ترین ویژگی های این مدل عبارتند از:

• تحمل بارهای محوری از هر دو جهت بدون نیاز به تنظیم بیرینگ دوم.
• تحمل گشتاورهای خمشی بالا ناشی از فاصله بهینه سازی شده خطوط اثر بار.
• اشغال فضای محوری کمتر در مقایسه با استفاده از دو بیرینگ مجزا.

۳. بیرینگ های با تماس چهار نقطه ای (Four-Point Contact)

این دسته از بیرینگ ها در رده بیرینگ های تک ردیفه با شیار شعاعی عمیق قرار می گیرند، اما رینگ های آن ها به گونه ای ماشین کاری شده که هر ساچمه در چهار نقطه مشخص با شیارها تماس پیدا می کند. این طراحی منحصر به فرد باعث می شود قطعه بتواند بارهای محوری دوطرفه را در کنار بارهای شعاعی با حداقل ضخامت محوری مهار کند.

آرایش و چیدمان جفتی (Matched Sets) و تاثیر آن بر سختی سیستم

در بسیاری از ماشین آلات صنعتی نظیر پمپ ها و گیربکس ها، بیرینگ های تک ردیفه به صورت جفتی نصب می شوند. نحوه آرایش این جفت ها مستقیماً بر نقش بلبرینگ های تماس زاویه ای در تحمل بار و میزان صلبیت سیستم اثر می گذارد.

سه روش استاندارد برای جفت سازی این قطعات وجود دارد:

آرایش پشت به پشت (Back-to-Back یا DB)

در این حالت، خطوط اثر زاویه تماس به سمت بیرون بیرینگ ها واگرا می شوند. این پیکربندی سختی پیچشی و مقاومت در برابر گشتاورهای خمشی (Tilting Moments) را به حداکثر می رساند و شفت را در هر دو راستای محوری مقید می کند.

آرایش رو به رو (Face-to-Face یا DF)

خطوط اثر بار در این حالت به سمت محور دوران همگرا می شوند. این چیدمان انعطاف پذیری بیشتری در برابر عدم انطباق های زاویه ای جزئی شفت نشان می دهد و برای شفت هایی که در معرض تنش های حرارتی یا خمش نسبی هستند مناسب است.

آرایش پشت سر هم (Tandem یا DT)

خطوط اثر بار در این آرایش موازی یکدیگر هستند. این شیوه تنها زمانی به کار می رود که بار محوری بسیار سنگین بوده و فراتر از ظرفیت یک بیرینگ تک ردیفه باشد. در این حالت، نقش بلبرینگ های تماس زاویه ای در تحمل بار به صورت تقسیم مساوی نیروی محوری سنگین بین دو بیرینگ در یک جهت مشترک نمود پیدا می کند.

جدول مقایسه فنی ویژگی های زوایای تماس و آرایش های مختلف

جدول زیر خلاصه ای از مشخصات فنی و تطبیقی زاویه های تماس و چیدمان های گوناگون را برای تسهیل فرایند انتخاب مهندسی نشان می دهد:

کاربردهای صنعتی بلبرینگ های تماس زاویه ای

ویژگی های عملکردی متمایز این محصولات سبب شده تا در حساس ترین نقاط عملکردی ماشین آلات صنعتی به کار گرفته شوند:

• پمپ های سانتریفیوژ و لجن کش: مهار نیروی رانش ناشی از فشار هیدرولیکی پروانه به همراه بار شعاعی ناشی از چرخش سیال.
• اسپیندل دستگاه های CNC و فرزکاری: نیاز به دقت دورانی فوق العاده، صلبیت محوری بالا برای جلوگیری از لنگی ابزار و بهینه سازی نقش بلبرینگ های تماس زاویه ای در تحمل بار در سرعت های براده برداری بالا.
• جعبه دنده ها و گیربکس های هلیکال: مقاومت در برابر نیروهای محوری تولید شده به دلیل زاویه دندانه های هلیکال همراه با بارهای شعاعی سنگین محورها.
• کمپرسورهای اسکرو: تحمل نیروهای رانش فشاری گاز در خروجی روتورها بدون افت تعادل هندسی شفت.
• صنایع خودروسازی: کاربرد گسترده در هاب چرخ، اکسل ها و سیستم انتقال قدرت خودروهای سنگین و سواری.

در چنین کاربردهایی، دقت ابعادی و استفاده از متریال با خلوص بالا نقشی کلیدی در دوام سیستم ایفا می کند. بهره گیری از داده های فنی مراکز معتبری همچون آلما بلبرینگ امکان بررسی استانداردهای کیفی برندهای تراز اول جهانی را برای صنایع فراهم می سازد.

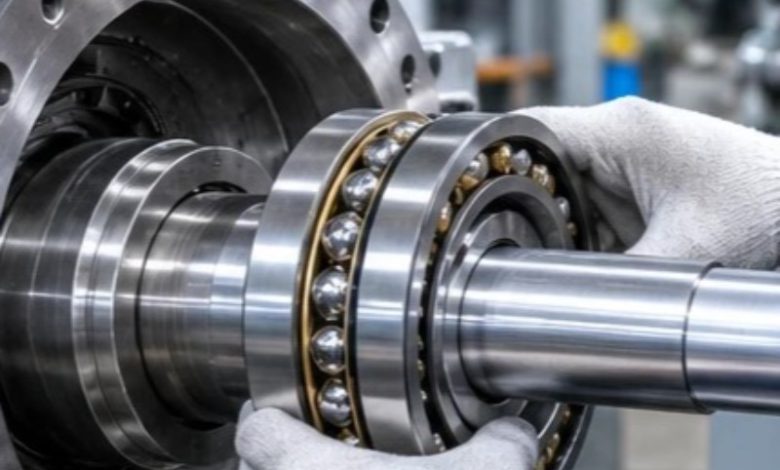

الزامات نصب، پیش بارگذاری (Preloading) و نگهداری

عملکرد صحیح و حفظ نقش بلبرینگ های تماس زاویه ای در تحمل بار در درازمدت نیازمند رعایت دقیق دستورالعمل های نصب و روانکاری است:

اهمیت پیش بارگذاری دقیق

پیش بارگذاری فرآیندی است که در آن پیش از بهره برداری، یک بار محوری دائمی و کنترل شده به بیرینگ وارد می شود. مزایای اعمال پیش بار عبارتند از:

• حذف کامل لقی محوری و شعاعی داخل بیرینگ.
• جلوگیری از لغزش ساچمه ها روی شیارها در لحظات راه اندازی و توقف سریع.
• افزایش چشمگیر سختی سازه و بهبود دقت موقعیت یابی شفت.

روش های روانکاری و آب بندی

روانکاری نامناسب، عامل بخش عمده ای از خرابی های پیش از موعد این تجهیزات است. در سرعت های بسیار بالا معمولاً از روغن کاری با مه روغن (Oil Mist) یا جریان اجباری روغن استفاده می شود تا حرارت ناشی از تماس سریع ساچمه با شانه شیار دفع گردد. در سرعت های متوسط، گریس های با پایه صابون لیتیوم یا پلی یوره به دلیل ماندگاری بالا و جلوگیری از نفوذ آلودگی ها گزینه ای بهینه به شمار می روند.

جمع بندی

در سیستم های مکانیکی که به صورت توامان تحت تاثیر تنش های شعاعی و محوری قرار دارند، بلبرینگ های تماس زاویه ای پاسخی مهندسی برای تثبیت موقعیت دورانی به شمار می روند. تفاوت ساختار شیار، تنوع زاویه تماس و امکان پیاده سازی آرایش های متنوع چیدمان، به این قطعات صلبیت و ظرفیت باربری قابل توجهی بخشیده است. تحلیل دقیق نیروهای وارده و شناخت نقش بلبرینگ های تماس زاویه ای در تحمل بار به مهندسان این امکان را می دهد تا مناسب ترین چیدمان و قطعه را با هدف کاهش هزینه های توقف خطوط تولید و افزایش ایمنی تجهیزات انتخاب نمایند.

سوالات متداول

۱. تفاوت اصلی بلبرینگ تماس زاویه ای با بلبرینگ شیار عمیق چیست؟

بلبرینگ های شیار عمیق لبه های شیار متقارن دارند و اساساً برای بارهای شعاعی طراحی شده اند؛ در حالی که بلبرینگ های تماس زاویه ای لبه های نامتقارن و زاویه خط اثر مشخص دارند که امکان تحمل بارهای محوری سنگین به همراه بارهای شعاعی ترکیبی را به صورت همزمان فراهم می کند.

۲. چرا زاویه تماس ۴۰ درجه برای پمپ های صنعتی مناسب تر است؟

در پمپ های صنعتی، به دلیل فشار محوری بالای جریان سیال روی پروانه، بار محوری غالبی بر شفت وارد می شود. زاویه تماس ۴۰ درجه با متمرکز کردن خط اثر نیرو در جهت محوری، بالاترین ظرفیت تحمل بار رانشی را برای این تجهیزات فراهم می سازد.

۳. آیا می توان از بلبرینگ تماس زاویه ای تک ردیفه به تنهایی استفاده کرد؟

خیر، زیرا این بیرینگ ها به دلیل زاویه تماس داخلی، حتی در اثر بار شعاعی نیز یک نیروی محوری القایی تولید می کنند. بنابراین همیشه باید به صورت جفت یا در ترکیب با یک بیرینگ دیگر برای تعادل بخشی به بار محوری استفاده شوند.

۴. منظور از پیش بارگذاری (Preload) در این بلبرینگ ها چیست؟

پیش بارگذاری به معنای اعمال نیروی فشاری کنترل شده به رینگ ها پیش از کارکرد برای از بین بردن لقی داخلی، جلوگیری از لغزش ساچمه ها و افزایش دقت موقعیت شفت در ماشین کاری دقیق است.
